航标（浮标）电源系统-风光互补电源系统

1.1概况

1.1.1负载情况

航标项目（浮标）2路供电，交流220V,最大负载功率为：1410w，最大负载功率为550W(感性负载)，详细负载清单如下：

①氮氧化物分析仪——220Vac/300W;

② 二氧化硫分析仪——220Vac/165W;

③ 二氧化碳分析仪——220Vac/275W;

④ CO21去除器 ——220Vac/100W

⑤ DynAir空压机_220Vac/550W

1.1.2用电情况：

浮标上用，前期按照满负荷24小时设计，中间储能按照供给负载6—7天设计，采用风光互补方案，给约1.1kW的负载供电，考虑防盐雾防腐蚀等措施。

用电量：1.1kW*24h=26.4kW（加上感性负载损耗及系统负载用电约30度电）

储存电能：30kW*6天=180kW

1.2风光互补系统组成

浮标风光互补系统主要部件组成为：

（1） 太阳能电池组件及其支架； （2） 风力发电机及支架；

（3） 逆变器； (4) 锂电池

（5） 风光互补控制器 （6）系统的连接电缆及防护材料；

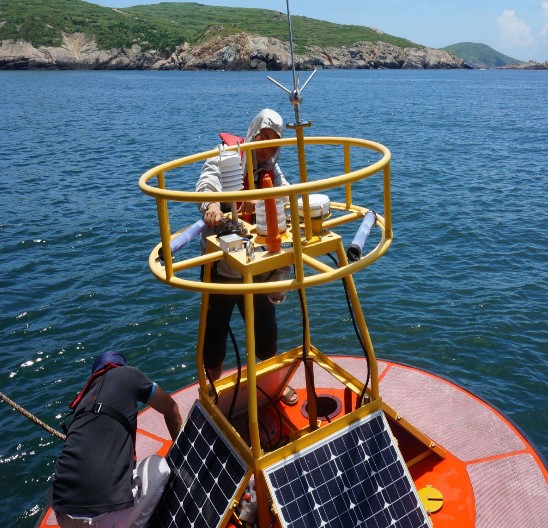

1.3 风光互补浮标系统介绍

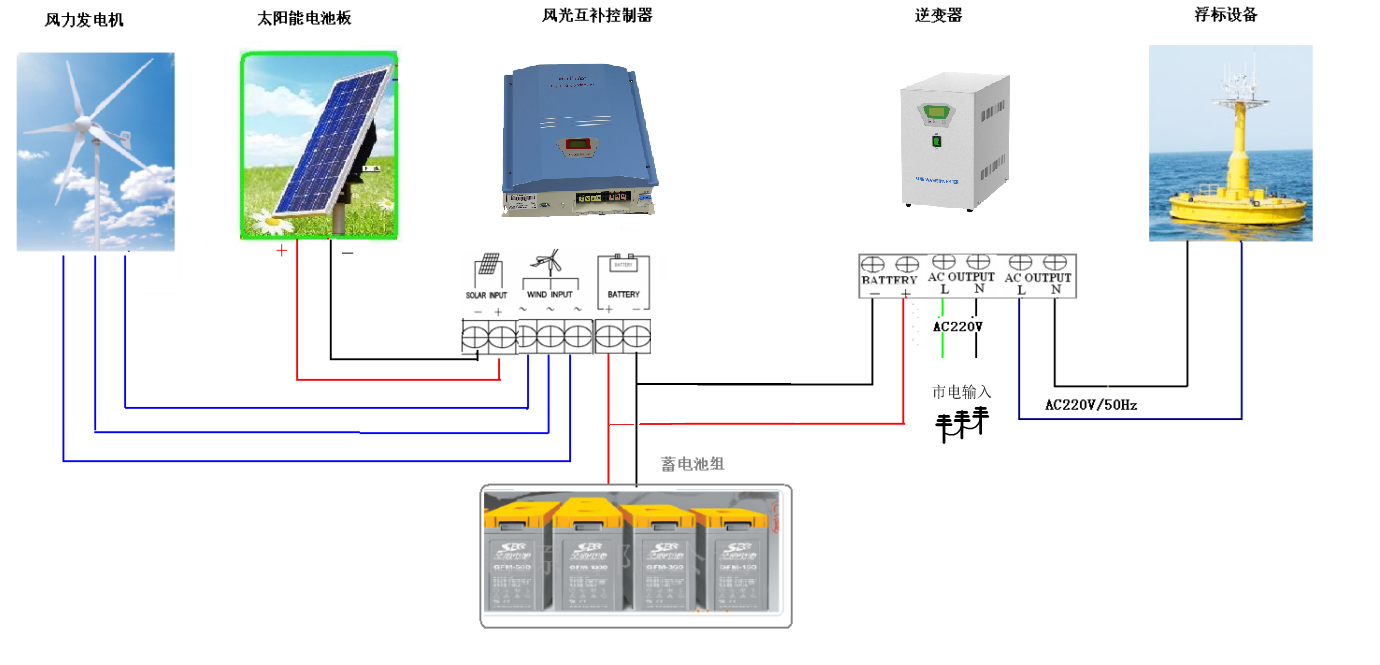

本系统采用2.88KW光伏组件、5kw风力发电机组成的一套风光互补供电系统，其主要设备组成由光伏组件、风力发电机、铅酸蓄电池组、光伏控制器、风机控制器、逆变器等系统组成。该系统设计原理图如下：

说明：（1）风力发电机和光伏电池板将风能和太阳能转化成电能，经控制器后对蓄电池充电。(2)蓄电池部分由多块锂电池组（或蓄电池）组成，储能和稳压，在系统中同时起到能量调节和平衡负载两大作用。并将风力发电系统和光伏发电系统输出的电能转化为化学能储存起来，以备供电不足时使用。通过逆变器将锂电池组（或蓄电池）中的直流电变成标准的220v50HZ交流电，保证交流电负载设备的正常使用。风光互补控制器对蓄电池有充电保护功能，逆变器都具有锂电池组（或蓄电池）充放电保护功能，有效保证锂电池组（或蓄电池）的使用寿命和系统稳定。

机组安装：

风电机组安装初步设想采用重锤结构安装， 整套系统总重量约2868KG， 以保证风机在在浮标摇晃过程中始终处于直立迎风状态。

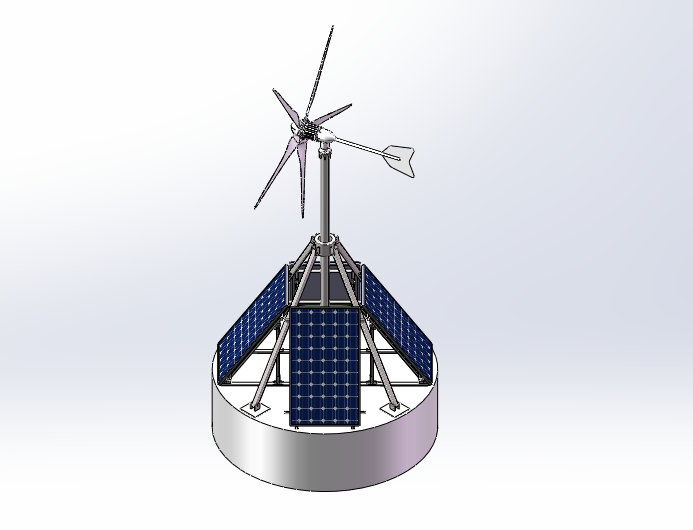

初步安装结构如下图：
