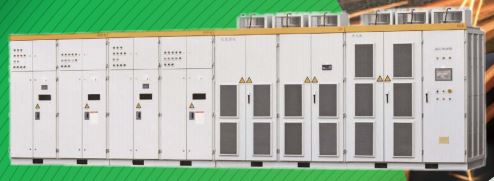

产品结构: NE8000 中压变频器根据容量不同有一体机和分体机两种结构形式。一体机将变压器、单元、控制、 工频旁路等部分集成在一个柜体中,按功能分区,体积小巧;分体机将变压器、单元&控制、工频旁路 等分柜装配,现场并柜使用。
技术参数: 中压输入 电压范围 6kV(-20%~+15%),10kV(-20%~+15%) 频率范围 50/60Hz±10% 中压输出 输出电压 0~6 kV,0~10kV 输出频率及精度 0~50/60Hz,0.01Hz 输出波形 多电平 PWM 正弦波,总谐波畸变率 THD < 4% 性能 效率 额定负载时逆变效率>98.5%,含变压器的整机效率>97% 功率因数 20%以上负载时>0.95, 额定负载时>0.97 输出过载能力 120%/1min,150%/2s,160%立即保护 电源允许掉电时间 满载持续数个电源周期,轻载时时间更长 平均无故障运行时间 >100000h 控制 控制方式 磁通优化空间矢量正弦波 PWM 控制 加减速时间 1-900s 开关量输入/输出 9 路/12 路(可扩展) 模拟量输入 2 路(可选 0-10V,4~20mA) (可扩展) 模拟量输出 2 路(可选 0~10V,4~20mA) (可扩展) 通讯 RS485 接口,遵循 Modbus 协议,可选 Profibus-DP 和以太网等接口 控制电源 单相 220V AC, 5kVA/三相 380V AC,30kVA 励磁控制 (同步机专用) 控制方式 变频器自动励磁调节、手动励磁调节、多段速励磁调节、外部励磁 调节 环境 使用场所 室内,无爆炸性或腐蚀性气体,无导电粉尘,无油污 运行环境温度 0~+40℃ 储运温度 -40℃~+70℃ 环境湿度 <90%(无凝露) 海拔高度 ≤1000 米,高于 1000 米需降额使用 其它 保护功能 过电流,过载,短路,三相电流不平衡,瞬时掉电,输入、输出缺 相,过压,欠压,本体过热,变压器过热,外部故障停机,功率单 元自动旁路 冷却方式 强迫风冷,自带冷却风机 用户界面 全中文操作(可选多国语言),10 寸全真彩色显示触摸屏 防护等级 柜体 IP31,风机 IP20 噪音 <75dB(A)
